Nexus One 的確有 HTC 的機車血統1

Nexus One 是由 HTC 代工的第一支 Google Phone,

有點像 Apple 的 iPhone 2G,堪稱 Google 的一隻經典代表作。

最近處理一隻無法開機的 Nexus One,個人的感覺就是「它」的確傳承到了

HTC 的純正血統,內部設計的便宜行事作風,真的是超級機車。

.



.

Nexus One 堪稱是 Google Phone 的一支經典手機,就像是 Apple 的

iPhone 2G 一樣,即便是已經該淘汰了,但是仍受到機迷的喜愛與保存。

.

這次收到一支無法開機的 Nexus One,雖然客戶已經有另一支更心更好的

機子,但是仍非常渴望將這支第一代的 Google Phone 修復,所以也藉此

機會分享一下 HTC 在這支手機設計上的…傑作…

.

Nexus One 的確有 HTC 的機車血統2

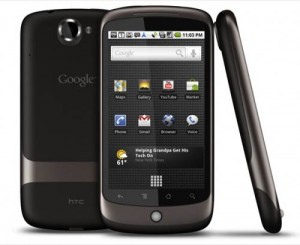

Nexus One 在外觀上並沒有太大問題,雖然也是以塑膠材質為主,

質感還算不錯,頗受使用者的喜愛。

.

Nexus One 的確有 HTC 的機車血統3

拆下背蓋及電池……

.

Nexus One 的確有 HTC 的機車血統4

接著將黑色膠框小心取下……

.

Nexus One 的確有 HTC 的機車血統5



這下電路板可是全都露了,看得出來機板已經有受潮的跡象,但似乎不是

不開機的主因。

.

Nexus One 的確有 HTC 的機車血統6

由於需要做機板的清潔處理,將開關拆下,小心將上側機板掀開,

底下也都有受潮現象。再仔細觀察並用放大鏡檢視下,終於發現電源鍵的黑色排線

有細微的裂痕,造成按鍵失靈,勢必得做更換。
.

Nexus One 的確有 HTC 的機車血統7



Nexus One 的零件並不好找,但看到上圖全新原廠電源按鍵及排線,

就非常納悶,這個排線既沒有接腳,也沒有焊接點,這是要怎麼用啊?

.

Nexus One 的確有 HTC 的機車血統8

回頭將斷裂的排線外層耐熱披覆刮開,可以發現裡面有三條銅線,

外側兩條屬接地線,中間信號線。

.

Nexus One 的確有 HTC 的機車血統9

仔細觀察,可以發現排線居然是夾在兩層密合的電路板中間,換排線難不成

還得把電路板拆開嗎?這是哪位天才設計的啊?

.

既然全新的排線無法使用,只好看看能不能將殘存的排線接線出來囉。

.
小心將電路板端的殘存排線外層刮開(經測試可開機),也上錫備用,

可惜測試卻無法開機,可能在刮皮、上錫過程中,電路板夾層內部接點

也已經鬆脫,終究還是得放棄了!

.

經過這次事件,最想對 HTC 研發設計人員的說的一句話…就是……

.

「你換電源排線給我看看!」
